GW射流曝气器

发布时间:2017-12-30 11:02:11






GW射流曝气器吸空气性能技术参数



表1              GW射流器吸空气性能技术参数
序号

规格型号

规格参数
动力流量(m3/h)
进口压力(kg/cm2)
装机功率(kw)
最大吸空气能力(m3/h)
制造材质
吸气口压力1atm下
吸气口压力1.6atm下
1
GW200
7.5~33
0.35~7.03
0.11~9
37
94
304/316/316L
2
GW300
17~74
0.35~7.03
0.3~20
56
142
304/316/316L
3
GW400
30~103
0.35~4.22
0.5~18
111
284
304/316/316L
4
GW800
82~303
0.35~4.92
1.5~58
383
980
304/316/316L
5
GW1200
140~480
0.35~4.92
2~92
608
1556
304/316/316L
6
GW3600
274~1010
0.35~4.57
4~180
1277
3269
304/316/316L

                                                                                                                                                                         点击查看            GW射流器选型

-------------------------------------------------------------

表2              GW射流器吸水性能技术参数
序号

规格型号

规格参数
动力流量(m3/h)
进口压力(kg/cm2)
装机功率(kw)
在1atm下,                    最大吸水量(m3/h)(密度1kg/L)
制造材质
1
GW200
8~35
0.35~7.03
0.11~9.5
2.3
304/316/316L
2
GW300
17~77
0.35~7.03
0.3~21
4.6
304/316/316L
3
GW400
39~104
0.35~4.22
0.75~18.5
10.6
304/316/316L
4
GW800
96~314
0.35~4.92
1.5~60
20
304/316/316L
5
GW1200
151~498
0.35~4.92
2.2~95
31.8
304/316/316L
6
GW3600
318~1045
0.35~4.57
4.5~185
66.7
304/316/316L

                                                                                                                                  点击查看            影响GW射流器性能的因素
-------------------------------------------------------------

GW系列射流器特点:

安装简便、布置灵活;

长期运行性能不变,免维修,工作可靠;

效率高、投资省、能耗低;

噪音低、无污染;

使用寿命长、管理维修方便;

只须配一定的工作水量和压力即可完成抽吸气体或液体。

-----------------------------------------------              -------------

GW系列射流器制造材质:

   GW射流器由SUS304、SUS316或SUS316L不锈钢制造,更具有耐腐蚀、耐磨、耐温、抗压和抗氧化能力。

-----------------------------------------------            -------------
GW系列射流器结构及安装尺寸:


序号
型号
公称直径DN
安装连接尺寸
吸气口口径Dn
L
D
K
n-φd
双吸口

单吸口

1
GW200
50
267
140
110
4-φ14
25×2
G1.25"
2
GW300
80
396
190
150
4-φ18
40×2
G2"
3
GW400
100
551
210
170
4-φ18
50×2
50
4
GW800
150
766
265
225
8-φ18
50×2
65
5
GW1200
200
1075
320
280
8-φ18
50×2
100
6
GW3600
300
1576
440
395
12-φ22
80×2
150
-----------------------------------------------            -------------

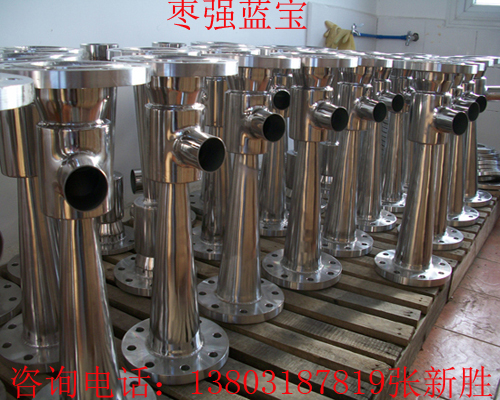

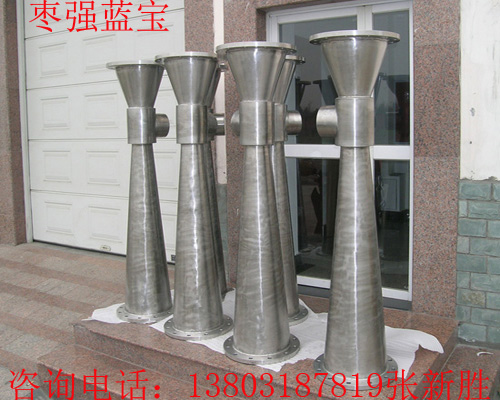

GW200射流器GW300射流器GW400射流器

GW800射流器GW1200射流器GW3600射流器
