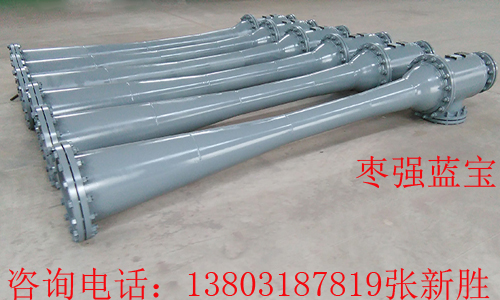

蒸汽喷射热泵

发布时间:2017-12-27 16:50:12






1、蒸汽喷射热泵的工作原理及结构

    蒸汽喷射热泵是热泵的一种形式,由蒸发器、蒸汽喷射器、冷凝器三部分组成。其原理是借助高压蒸汽(驱动蒸汽)喷射产生的抽吸作用将冷凝水蒸发,并使闪蒸汽压力提高至用汽设备需要的压力。工作过程为:利用蒸汽喷射器抽吸蒸发器的蒸汽,提高蒸汽压力用于用汽设备(冷凝器)的加热,冷凝水靠用汽设备与蒸发器的压差流入蒸发器,蒸发器未蒸发的冷凝水排出系统,用汽设备加热不足部分靠新蒸汽补充。通常蒸发器和冷凝器等效于工厂已有的闪蒸罐、用汽设备,习惯上将用于该系统的蒸汽喷射器称为蒸汽喷射热泵,简称热泵。
    采用蒸汽喷射热泵可显著地节约新蒸汽,降低能源消耗。与机械压缩式热泵等比较,具有结构简单、无转动部件、运行可靠的特点。
    采用蒸汽喷射热泵的流程见图1:




2、蒸汽喷射热泵的用途

    蒸汽喷射热泵可用于以下几方面:
    低压蒸汽升压再利用:某些工厂企业同时使用几种不同压力的蒸汽,而热源又不能全部满足,这时可用蒸汽喷射热泵将部分低压蒸汽升压,以满足工业生产的需要。
    设备排汽循环再利用:某些使用蒸汽的设备,由于其排汽压力低,不能再利用。可用蒸汽喷射热泵将排汽升压后并入供汽管网,可实现排汽循环再利用。
    闪蒸汽的回收利用:闪蒸汽的回收系统,凝结水进入闪蒸罐后产生的闪蒸汽,由热泵吸走并将其升压,供给生产或生活使用。

3、蒸汽喷射热泵的优点

    蒸汽喷射热泵具有如下优点:
    结构简单、无转动部件、因而寿命长、运行可靠、安装、操作方便、维修容易。
    采用可调喷嘴蒸汽喷射热泵(专利技术ZL201010186622.X),可在变工况下自动调节,保证出口压力稳定,具有较高引射效率。
    节能效果显著。

4、主要性能指标及参数

    蒸汽喷射热泵的性能指标是引射系数。引射系数μ=吸入蒸汽流量/工作蒸汽流量;引射系数的数值与蒸汽喷射热泵的主要参数有关。
    主要参数膨胀比=PP/PH;压缩比= PC/PH;
    PP—工作蒸汽压力     PH—引射蒸汽压力     PC—混合蒸汽压力
    蒸汽喷射热泵的结构尺寸需根据用户的蒸汽参数单独进行设计制造。

5、蒸汽喷射热泵的型号编制

    蒸汽喷射热泵的型号为:ZPR①-②/③
   ZPR--蒸汽喷射热泵代号   ①--低压蒸汽压力   ②--低压蒸汽流量   ③--工作蒸汽压力

6、蒸汽喷射热泵的安装及使用注意事项

    6.1 按设备安装图纸正确安装各部件,并紧固各标准件。
    6.2 开机前先用蒸汽预热管道及热泵,先依次打开出口混合蒸汽阀门和工作蒸汽蒸汽阀门,然后开引射蒸汽阀门。
    6.3 停机时,应先关闭引射蒸汽阀门,再依次关闭被工作蒸汽阀门和出口混合蒸汽阀门


7、蒸汽喷射热泵的订货需知

    签订合同时应提供下列相关工艺参数,
        驱动蒸汽压力、温度、流量;
        引射蒸汽压力、温度、流量;
        混合出口压力、温度、流量。
   控制方式:按需要选择手动或自动控制装置
