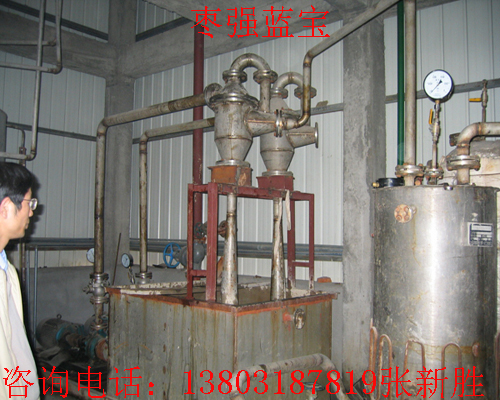

LZS射流真空泵

发布时间:2017-12-31 20:07:33


















LZS射流真空泵 (简介,型号意义,性能参数,配用参数,配用参数表, 安装使用,注意事项)


      简介:射流真空泵在国内是一种新型的低真空设备,射流真空泵是利用水的高速喷射,产生负压达到抽吸真空的目的.并且不需高位安装,平地安装即可,在广泛的范围内可以取代往复式、水环式、滑阀式、机械式的真空泵。


      泵的显著特点是:节油、节水、工作可靠、维修费用低、使用寿命长、按装方便,可做真空蒸发、真空结晶、真空浓缩、真空过滤等.同时具有冷凝、吸尘、吸收等作用。


      改变工作环境和劳动条件.射流真空泵在轻工、化工、制药、化纤、造纸、食品、石油、环保、真空制砖等行业得到广泛应用。


      防腐射流真空泵所配离心泵材质有全玻璃钢离心泵,氟塑料泵,FSB合金泵,全不锈钢泵等防腐泵,用户定作时可根据自己需求选泵。


型号意义 《 LZS(F) 》- 1-100 》


Z:真空设备S:工作介质为水L:射流式 F:玻璃钢 1:单级 100: 最大抽气速率为 100 m3/h(设计值)


射流真空泵简图


   LZS射流真空泵规格与性能参数表



极限真空
额定抽气量 m3/h
工作水温 oC
MPa
mmHg
LZS( F )-1-20
-0.098
-735
20
25
LZS( F )-1-40
-0.098
-735
40
25
LZS( F )-1-60
-0.098
-735
60
25
LZS( F )-1-100
-0.098
-735
100
25
LZS( F )-1-200
-0.098
-735
200
25
LZS( F )-1-300
-0.098
-735
300
25
LZS( F )-1-500
-0.098
-735
500
25
LZS( F )-1-700
-0.098
-735
700
25


  LZS射流真空泵性能参数表 (一)



Mpa

0.093

0.087

0.080

0.073

0.067

0.060

0.053

LZS-1-60

m3/h

8

12

15

18

22

LZS-1-100

m3/h

12

15

18

22

26

32

LZS-1-200

m3/h

13

17

26

31
38
45

LZS-1-300

m3/h

14

20
28
36
44
50

LZS-1-500

m3/h

15

29

47
64
72
80
100

LZS-1-700

m3/h

24

40

60
75

90

120
150


 LZS射流真空泵性能参数表(二)



Mpa
0.047
0.040
0.033
0.027
0.020
0.013
0.0067
LZS-1-60
m3/h
25
28
34
39
50
62
74

LZS-1-100

m3/h
38
46
54
64
74
84
102

LZS-1-200

m3/h
49
61
74
91
118
145
200
LZS-1-300
m3/h
70
90
125
155
200
250
310
LZS-1-500
m3/h
125
150
220
250
315
430
515
LZS-1-700
m3/h
180
240
300
350
450
580
720


      注:各种型号射流真空泵均可并联使用,能适应各种工艺状态,而且效果更好,效率可提高20%左右。


注明:(1)表中抽气量按1个标准大气压,气温20℃时空气重1.239公斤/m3。
(2)抽气速率中的体积是在相对真空状态下的体积。


LZS射流真空泵配用参数表


喷射器型号
水泵型号

扬程(m)

流量(m3)
电机功率 KW
转速 r/min
LZS-1-20
LZSF-1-20
IS65-50-160B
24
18
2.2
2900
LZS-1-40
LZSF-1-40
IS65-50-160A
28
21
3
2900

LZS-1-60
LZSF-1-60

IS65-50-160
32
25

5.5
7.5

2900

LZS-1-100
LZSF-1-100

IS80-65-160
32
50

7.5
11

2900

LZS-1-200
LZSF-1-200

IS80-50-200A
45
45

11
15

2900

LZS-1-300
LZSF-1-300

IS80-50-200
50
50

15
18.5

2900

LZS-1-500
LZSF-1-500

IS100-65-200
50
100

22
30

2900

LZS-1-700
LZSF-1-700

IS100-65-250
80
100

37
45

2900


安装与使用:


1、接好工艺管路,使被抽吸容器出口与本真空泵的真空罐进口法兰连接,中间应设阀门,并保证各对接口处密封不漏气。


2、接好蓄水罐管路,清理蓄水罐内杂物,灌洁净水至溢流管外。


3、接好电源起动离心泵即可抽吸。


4、起动后应检查工作状况是否良好,方法是关闭工艺管路中阀门,真空度应达到-0.098MPa否则应检查并排除故障。


故障排除


故障
产生原因
排除办法
真空度不够
真空度不稳定
设备和真空管路系统有泄露
找出泄露处并排除
离心泵故障,工作水压力流量不足
检修水泵
循环水温度过高
补充冷水,降低循环水温度
真空表失灵
更换新表
喷射器孔板安装位置不对或堵塞
调整孔板位置,清除杂物
喷射器孔板或文氏管孔径变大
更换
工艺管路中
有回水现象
真空泵孔板堵塞
清除
离心泵入口或叶轮堵塞
清除
水泵压力降低
修理或更换
喷射器孔板或文氏管孔径变大
更换


注意事项:


1、若停泵时,请先打开真空罐下部1寸阀门和关闭工艺管路中的阀门,以防止循环水回流到被抽吸的真空设备内。
2、若室外作业,冬季不用时请把泵内(包括离心泵)所有的水放掉,以防冻坏。
